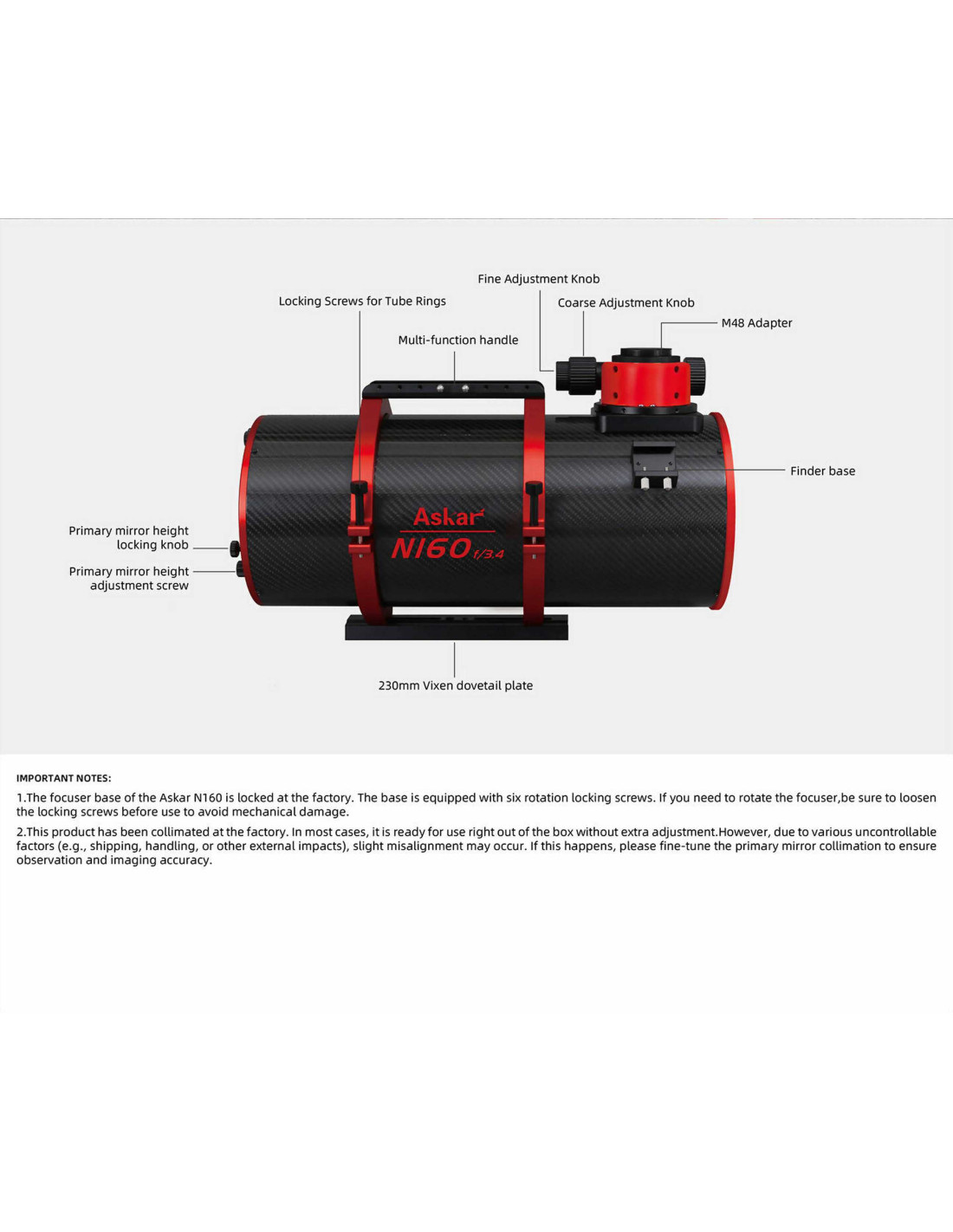

Tube Newton N160 f/3.4 Askar

Le paramètre clé du nouveau Newton Astrographe Askar N160 réside dans le diamètre de son miroir primaire qui mesure 160 mm ce qui est un considérable apport de lumière relativement aux caméras très sensibles présentes sur le marché. Le rapport d’ouverture, ultra bas de 3.4 est également un critère extrêmement intéressant en termes de champ de vision, très étendu, qu’il est possible d’atteindre avec les caméras évoquées plus haut. Ce Newton astrographe grand champ, à coût abordable est conçu pour l'astrophotographie du ciel profond à champ large.

L'Askar N160 est un réflecteur newtonien avec une ouverture de 160 mm et un rapport focal natif de f/3.6, conçu pour l'astrophotographie du ciel profond.

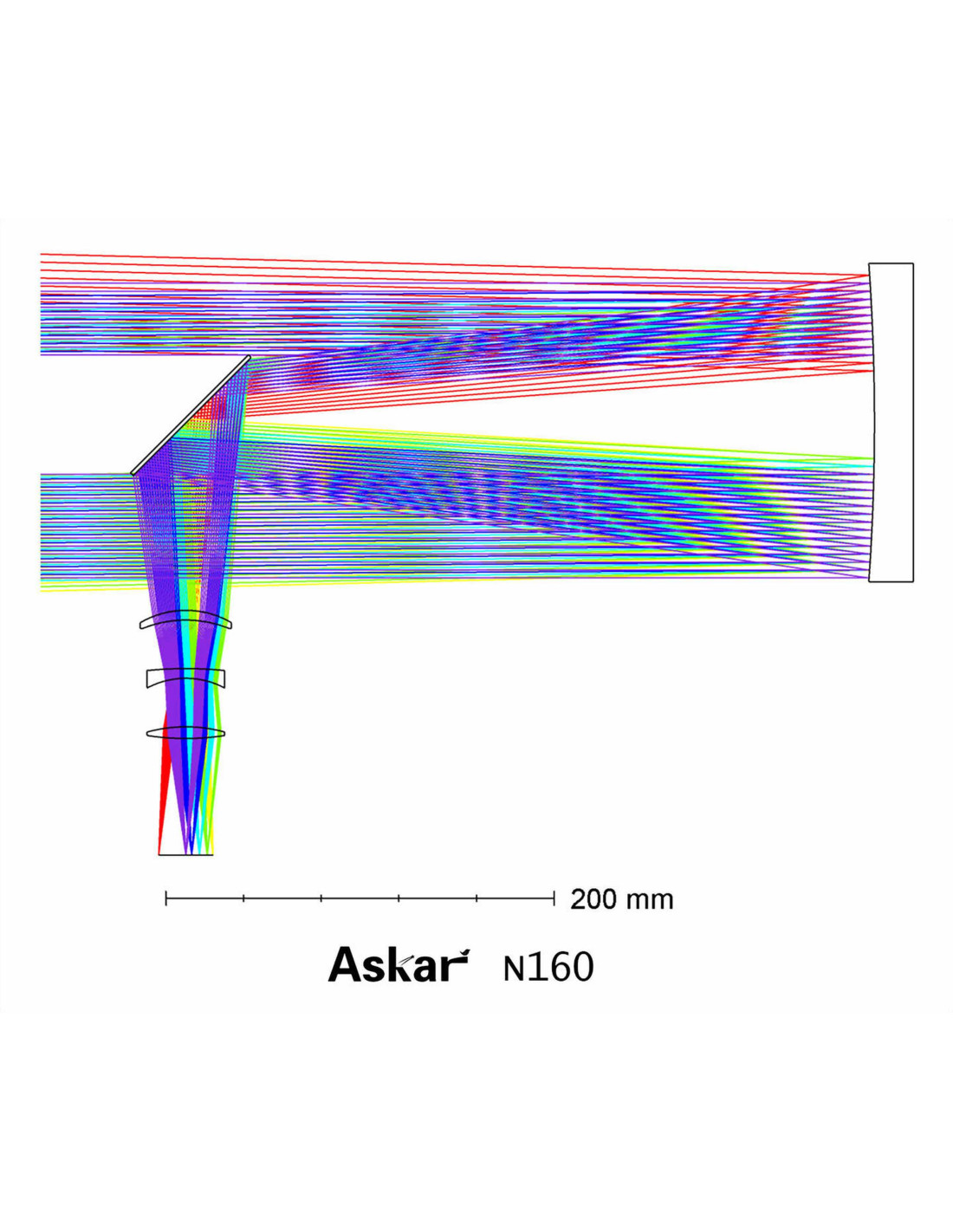

Le correcteur de coma 2" livré (0.95×) optimise le rapport focal du système à f/3.4. Ce correcteur de coma est conçu selon une formule optique à trois éléments de type "Air Spaced" et des connexions filetées, permettant une fixation sécurisée au porte-oculaire.

Le N160 prend en charge les images au format APS-C et offre d'excellentes images d'étoiles
Les miroirs primaire et secondaire sont tous deux en verre borosilicaté, caractérisé par un coefficient de dilatation thermique extrêmement faible et une excellente stabilité. Le miroir primaire de l'Askar N160 est un miroir parabolique de haute précision qui élimine efficacement l'aberration sphérique. Le miroir secondaire possède un petit axe de 61 mm et un grand axe de 86 mm.

Le tube de l'Askar N160 est fabriqué en fibre de carbone de haute qualité, alliant robustesse et légèreté. Le tube est doté d'une embase pour chercheur au standard mini Vixen placée sur le côté du tube permettant la fixation d'accessoires selon les besoins.

Le télescope Askar N160 est équipé d'un système de mise au point à crémaillère hélicoïdale sans jeu mécanique avec réducteur. Son débattement de 25 mm offre une grande amplitude de réglage. Il est compatible avec l'installation d'un système de mise au point électronique. La base du système de mise au point comporte des vis de réglage et de blocage d'angle pour garantir un alignement précis entre l'axe du système et l'axe optique du miroir primaire.

Matériau des miroirs primaire et secondaire
Les miroirs primaire et secondaire sont tous deux en verre borosilicate, caractérisé par un coefficient de dilatation thermique extrêmement faible et une excellente stabilité optique. Leur surface est revêtue d'une couche d'aluminium déposée sous vide et sous pression, garantissant une réflectivité élevée, une reproduction d'image lumineuse et nette, et une qualité d'image d'une netteté exceptionnelle.

Interprétation du miroir principal
Le miroir primaire de l'Askar N160 se caractérise par une forme parabolique de haute précision. En tant que miroir asphérique, il impose des exigences extrêmement rigoureuses aux processus de polissage et de contrôle, ce qui permet d'éliminer efficacement l'aberration sphérique et de produire des images d'étoiles nettes et précises.

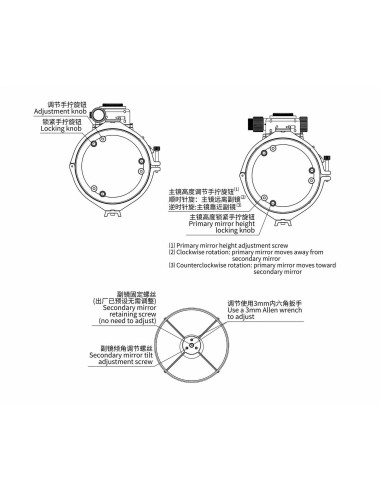

Sous le miroir primaire se trouvent trois vis tirantes moletées et trois vis poussantes. Les vis de traction permettent un réglage fin de l'alignement du miroir primaire pour une collimation précise. Les vis de poussée fixent la position du miroir primaire après collimation, empêchant ainsi tout basculement lors des utilisations ultérieures.

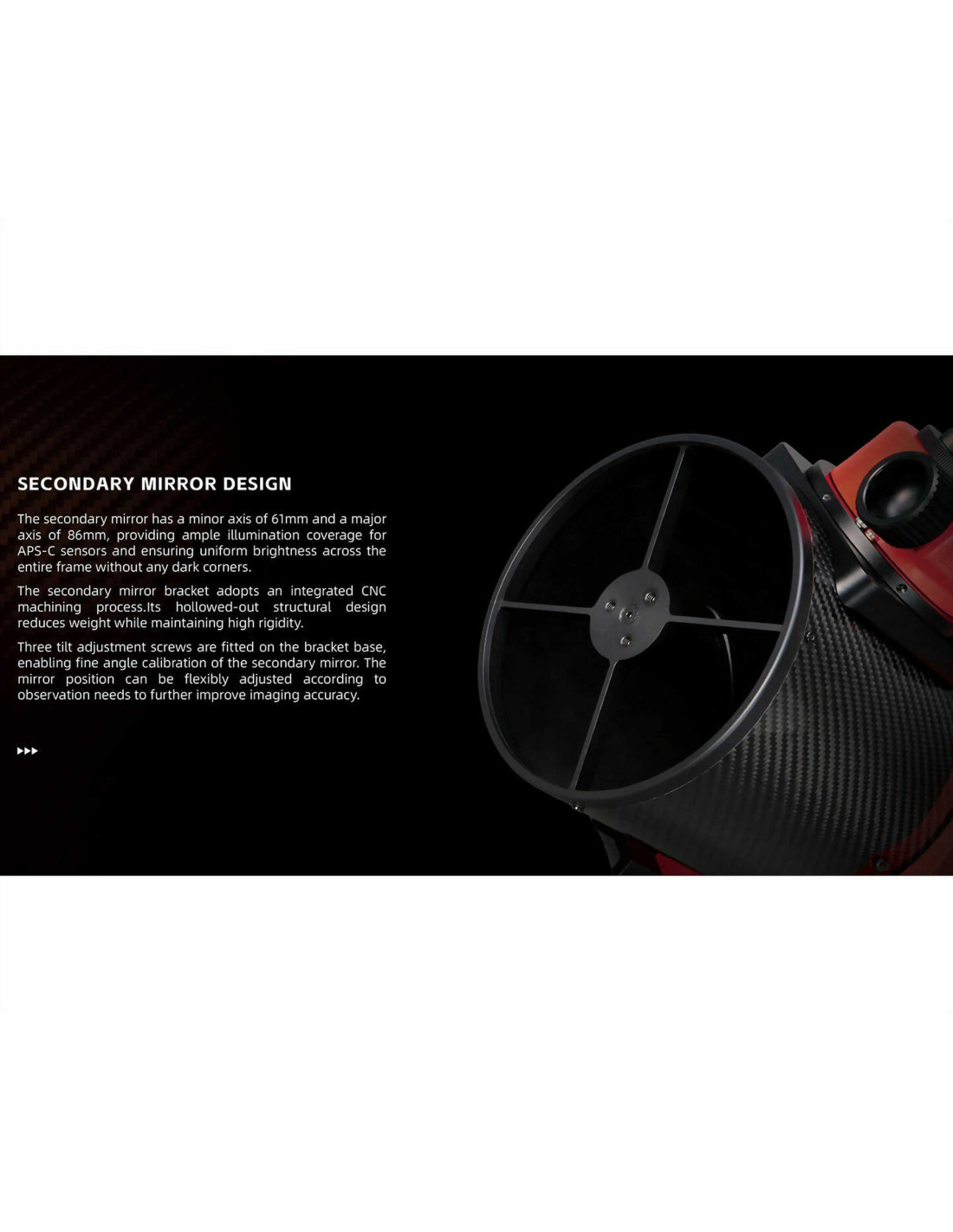

Miroir secondaire
Le miroir secondaire a un petit axe de 61 mm et un grand axe de 86 mm, assurant un champ de lumière suffisant pour les capteurs APS-C et une luminosité uniforme sur l'ensemble du champ d'image sans vignettage. Le support du miroir secondaire est fabriqué à l'aide d'un procédé d'usinage CNC intégré. Sa conception creuse permet de réduire le poids tout en conservant une rigidité élevée. Trois vis de réglage d'inclinaison sont situées à la base de la monture, permettant un étalonnage angulaire précis du miroir secondaire. La position du miroir peut être ajustée avec précision en fonction des besoins d'observation afin d'améliorer encore la précision de l'image.

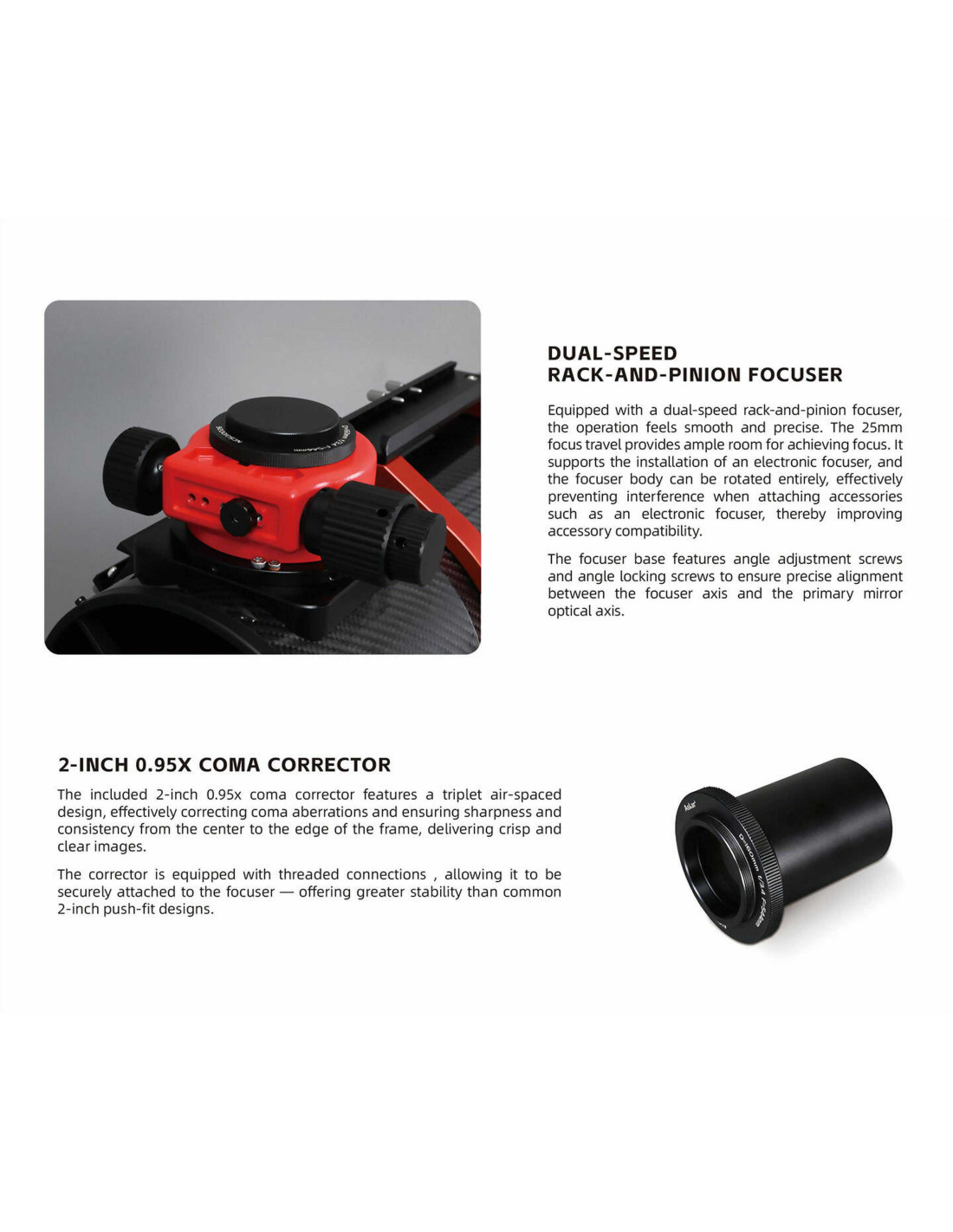

Système de mise au point Crayford hybride avec système double vitesse
Doté d'un système de mise au point à crémaillère avec réducteur, ce système offre une utilisation fluide et précise. La course de mise au point de 25 mm assure une grande latitude. Compatible avec l'installation d'un moteur de mise au point, son corps pivote à 360°, évitant ainsi toute interférence lors de la fixation d'accessoires tels qu'un moteur et améliorant la compatibilité avec ces derniers. La base du système de mise au point comporte des vis de réglage d'angle et des vis de verrouillage d'angle pour assurer un alignement précis entre l'axe du système de mise au point et l'axe optique du miroir primaire.

Correcteur de coma 0.95x de 2"
Le correcteur de coma 2" inclus, avec réduction de la distance focale de 0.95x, est conçu autour d'une formule triplet "air spaced"qui corrige efficacement la coma et assure la netteté et l'uniformité du centre de l'image jusqu'au bord de celle-ci, ce qui donne des images nettes et claires.

Le correcteur est équipé de connexions filetées permettant de le fixer solidement au système de mise au point, offrant ainsi une stabilité supérieure aux modèles enfichables classiques de 2".

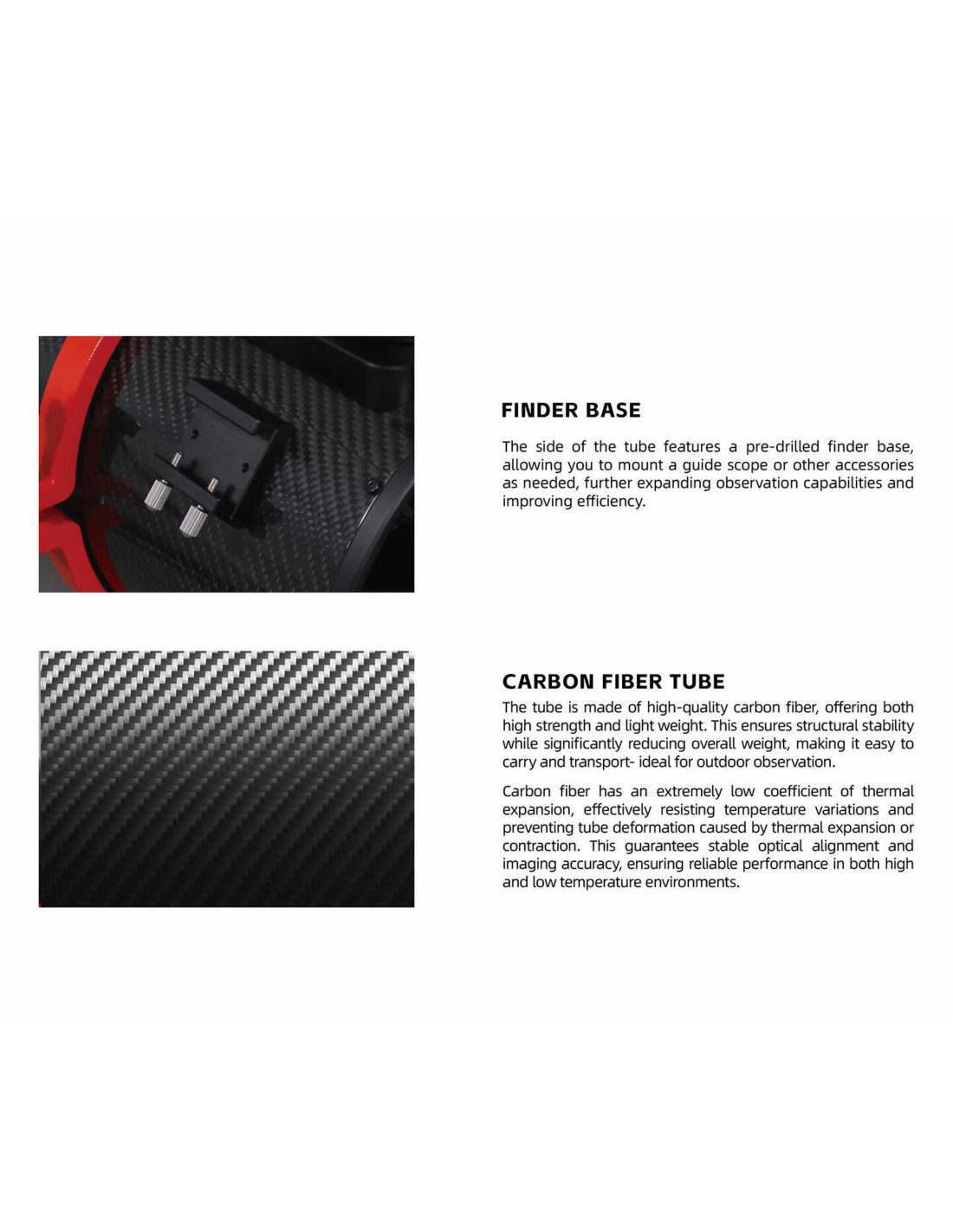

Embases pour chercheurs
Sur le côté du tube se trouve une embase femelle au standard mini Vixen pour recevoir un chercheur, auquel vous pouvez fixer un chercheur ou d'autres accessoires selon les besoins, élargissant ainsi les possibilités d'observations et augmentant l'efficacité.

Tube en carbone
Fabriqué en résine renforcée de fibres de carbone de haute qualité, ce tube allie résistance et légèreté. Cette conception assure une grande stabilité structurelle tout en réduisant considérablement le poids total, facilitant ainsi son transport ce qui est idéal pour les observations en extérieur.

Le matériau renforcé de fibres de carbone possède un coefficient de dilatation thermique extrêmement faible, résistant efficacement aux variations de température et empêchant toute déformation du tube due à la dilatation ou à la contraction thermique. Ceci garantit un alignement optique stable et une image précise, assurant ainsi des performances fiables à hautes comme à basses températures.


Caractéristiques techniques

• Diamètre d'ouverture : 160 mm
• Longueur focale : 576 mm (sans correcteur) / 544 mm (avec correcteur)
• Ratio d'ouverture : f/3.6 (sans correcteur) / f/3.4 (avec correcteur)
• Type de correcteur : conception à trois éléments
• Facteur de réduction du correcteur : 0.95×
• Type de miroir primaire : Parabolique
• Petit axe du miroir secondaire : 61 mm
• Résolution : 0.73" d'arc
• Système de mise au point : Crayford hybride avec crémaillère hélicoïdale, système bi-vitesse et compatible avec les systèmes de mise au point motorisés

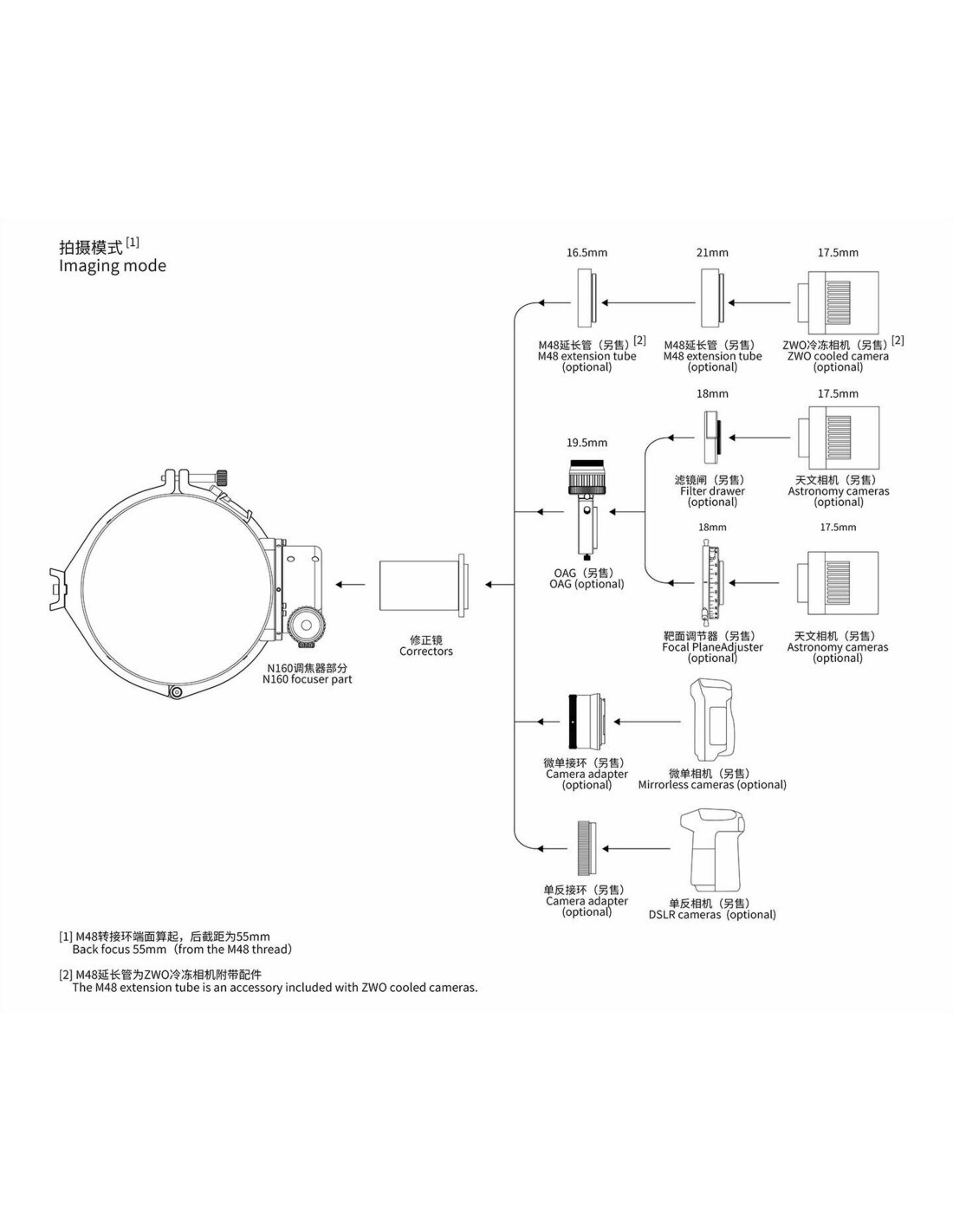

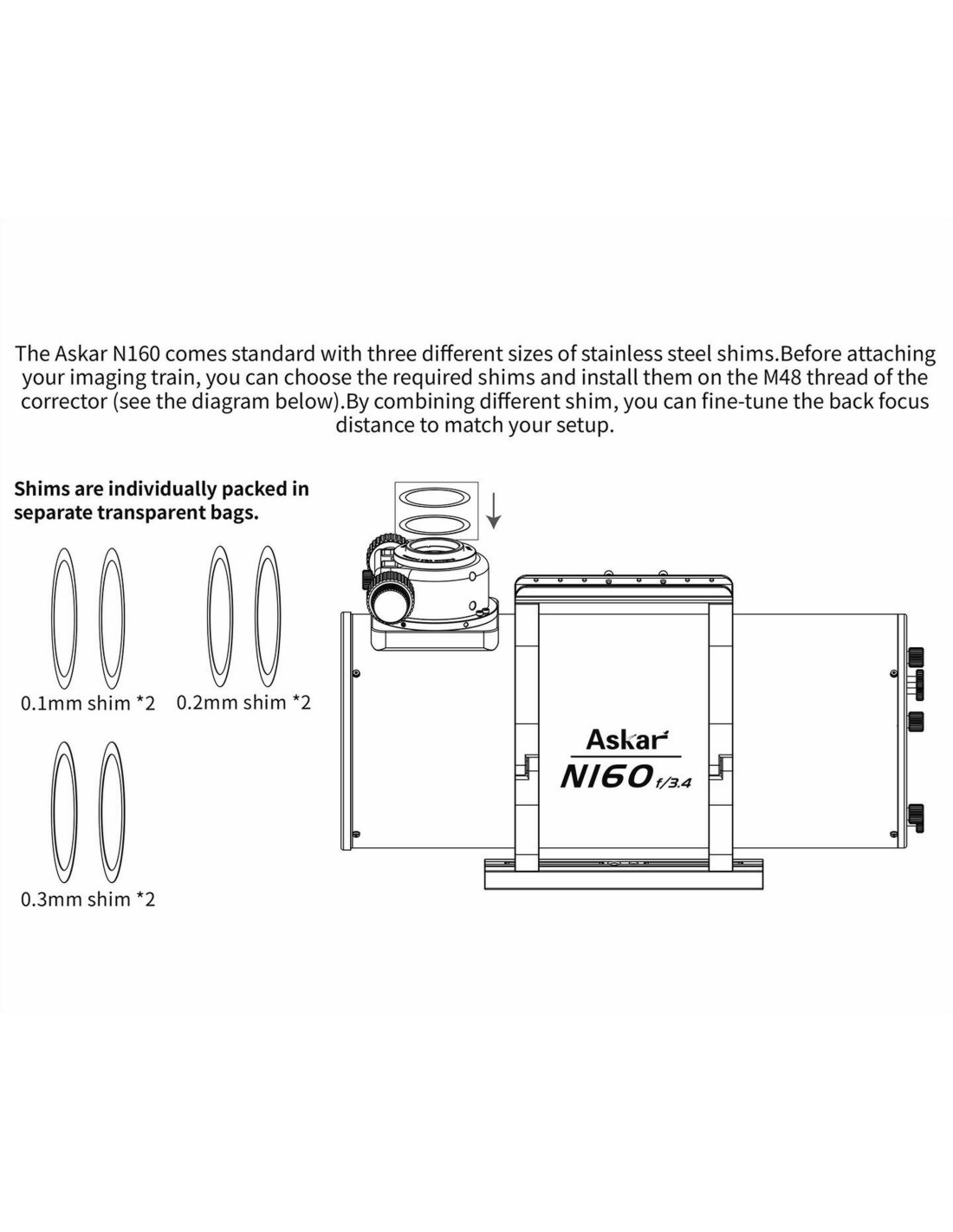

• Longueur du foyer arrière : 55 mm (à partir d'un filetage M48)
• Type de filetage en sortie de correcteur) : M48x0.75
• Optimisé pour le format APS-C
• Embase chercheur mini Vixen : une sur le tube optique la seconde intégrée à la poignée

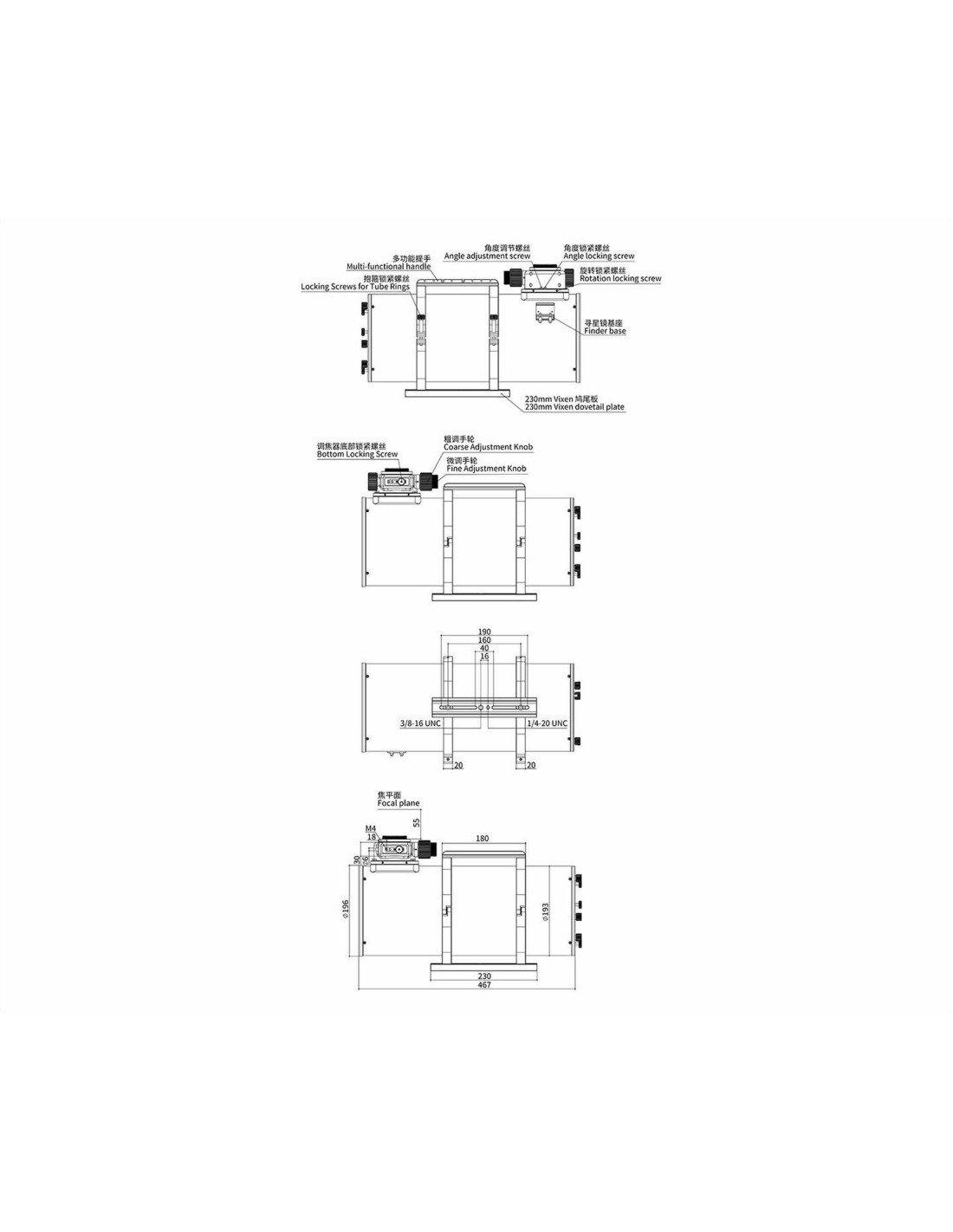

• Queue d'aronde : au standard Vixen mesurant 230 mm de longueur
• Construction du tube optique : fibres de carbone renforcées
• Diamètre extérieur du tube : 193 mm
• Longueur totale du tube : 467 mm
• Poids du tube optique seul : 3.97 kg
• Poids total : 5.2 kg (intégrant poignée, colliers de serrage, queue d'aronde de 230 mm et correcteur)
• Poids du correcteur : 0.22 kg
